免費幫企業提供:通風、降溫、換氣、排煙、除塵等規劃、設計,全國上門施工或指導安裝!

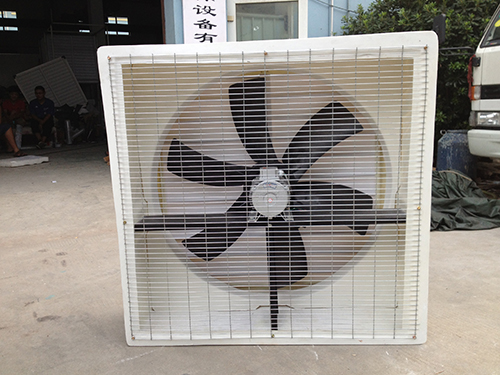

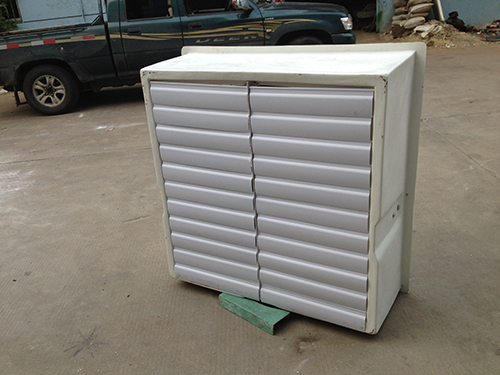

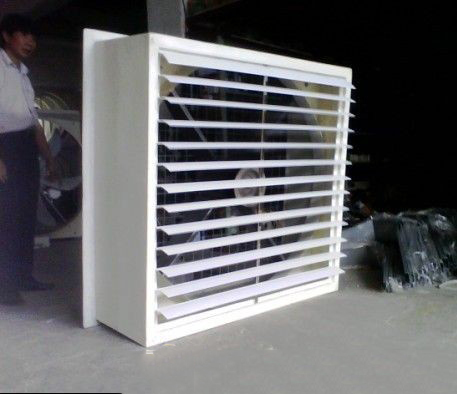

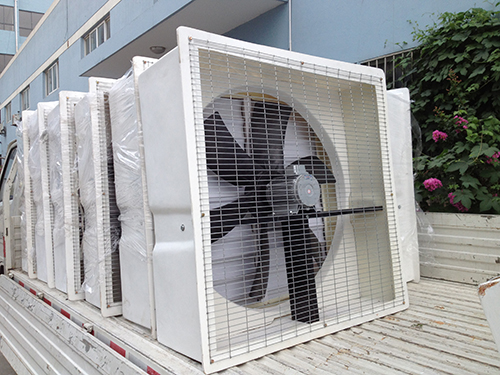

一、方型模壓一體成型玻璃鋼負壓風機
規格型號 | 外框尺寸 | 風葉尺寸 | 風葉材質 | 功率 | 電壓 | 傳動方式 | 百葉 | 噪音 | 風量 | 重量 |
NHD-760A | 760*760*250mm | 700mm | 玻璃鋼材質 /不銹鋼材質 /玻璃纖維材質 /鑄鋁合金材質 | 370W | 220V/380V | 直連式 | PVC | 50-65db | 13500 m3/h | 28KG |
NHD-1060A | 1060*1060*550mm | 900mm | 370W | 220V/380 | 直連式 | 33000 m3/h | 50KG | |||
NHD-1160A | 1160*1160*550mm | 950mm | 550W | 220V/380 | 直連式 | 35000 m3/h | 55KG | |||
NHD-1260A | 1260*1260*550mm | 1050mm | 550W | 220V/380 | 直連式/傳動式 | 38000 m3/h | 60KG | |||
NHD-1460A | 1460*1460*850mm | 1220mm | 750W | 220V/380 | 直連式/傳動式 | 46500 m3/h | 75KG |
二、安裝方式參考喇叭口型圖片
A、窗戶安裝參考方式
B、屋頂安裝模式參考圖片
2、通風、降溫換氣原理參考圖片
模壓式一體成型玻璃鋼負壓風機概述:
玻璃鋼負壓風機外殼,最初是人工制作,外觀粗糙,功率效率低,后經我公司研發人員,多年研發、設計,終于研發成功模壓式一體成型外殼。玻璃鋼負壓風機是通風機的最新類型,屬于軸流風機,因為主要應用于負壓式通風降溫工程而稱之為負壓風機。負壓式通風降溫工程包含通風和降溫兩個方面的含義,通風和降溫問題同時解決。玻璃鋼負壓風機還應用于正壓式水簾環??照{(diào)、正壓送風、正壓吹風等領域。負壓風機具有體積龐大、超大風道、超大風葉直徑、超大排風量、超低能耗、低轉速、低噪音等特點。
負壓風機分類
玻璃鋼負壓風機從傳動結構不同分為皮帶式和直接式兩種;從外觀上不同又分為喇叭形和方形兩種。從使用要求分為普通耐腐蝕耐酸堿負壓風機和防爆型耐腐蝕耐酸堿負壓風機
皮帶式轉速在370-450轉/分鐘,采用六極或四極鋁殼馬達防護等級IP55 F級絕緣,轉速低的產品噪音相對要低。直接式馬達主要有12極450轉/分鐘、10極560轉/分鐘、8極710轉/分鐘三種,12極馬達使用最多,轉速高的風機噪音大。皮帶式產品最省電節能、經濟耐用,直結式產品適合在皮帶式不能工作的如有油污、對皮帶有腐蝕的場所使用。玻璃鋼喇叭形負壓風機風葉主要有6葉、7葉、3葉、5葉,風葉材質主要有壓鑄鋁合金、工程塑料(尼龍加纖維)、玻璃鋼三種。不同葉片數、風葉角度、弧度的風葉需要與轉速、功率合理匹配,單一的數據不能說明風機的抽風性能。防爆型負壓風機,適合特別易燃易爆場所。
我公司產品特點
1、引用國外先進技術所生產的IP55、F級絕緣鋁殼風機專用馬達。使用壽命長、運轉平穩、噪音小、同時具有欠相、過載保護作用。
2、采用500年不分解的FRP(玻璃鋼)一體模壓成型為風機外殼,具有抗酸堿、防腐蝕、不生銹、使用年限長等特點,同時減少整機因金屬材料多而產生共鳴的現象。
3、根據流動力學(風流原理),使用CAD/CAM優化設計制造出角度、風量、噪音均合理的葉片,以玻璃鋼或不銹鋼為葉片材質,不老化,不變化形,所匹配馬達僅為0.370KW ---0.550KW--0.75KW,低能耗,高效率。
4、運用空氣順流的原理設計制作的不需電能、自動開關、防雨的氣動式的百葉窗。另為電鍍行業專業開發了抗酸堿,防腐蝕的塑鋼葉片。
5、負壓式風機的電機可在惡劣的環境中運轉,使用年限長,最適合負壓式抽風用。
6. 可吹風,是現代化車間降溫通風的最佳選擇,也可抽風,環保、節能的負壓式風機將成通風降溫設備市場主流。
傳動圖片參考如下
玻璃鋼負壓風機主要配件
模壓一體成型外殼
負壓風機風葉
負壓風機專用電機
電機支架
PVC百葉窗
防護網
玻璃鋼一體成型彎頭
應用介紹
1、作抽風換氣用:安裝在車間窗口外,一般選擇下風口、往 外抽風,抽出異味氣體;配防爆馬達的玻璃鋼負壓風機,化工廠最佳選擇。
2、 配合濕簾使用,用作車間降溫:炎炎夏天,不論您的車間有多熱,濕簾+玻璃鋼負壓風機系統可讓您車間的溫度降至30C左右,而且有一定的濕度。
3、適用范圍:
A、適用于高溫或有異味的車間:如熱處理廠、鑄件廠、塑料廠、鋁型材廠、制鞋廠、皮件廠、電鍍廠、各種化工廠。
B、適用于員工密集企業:如服裝廠,各類裝配車間,網吧。
C、適用于園藝溫室大棚通風降溫、畜牧場降溫。
D、特別適用于需要降溫又需要一定濕度的場所。如棉紡廠、毛紡廠、麻紡廠、織布廠、化纖廠、經編廠、加彈廠、針織廠、絲織廠、襪廠等各類紡織廠。
E、適用于倉儲物流領域
F、適用于多油煙、悶熱異味廚房及飯?zhí)谩?/p>
4、降溫原理:是運用空氣對流,負壓換氣的原理來設計,安裝在通風不良的對向,可以將室內停滯不重的熱氣、異味、烏煙、穢氣,在最短的時間內迅速排出室外。使室內溫度降低到與室外溫度相同,卻能感覺到比室外更涼爽,使用負壓式風機之后,可以讓空氣動起來,每小時換氣次數能夠達到60~120次,可以給你創造一個通風流暢、空氣清新、良好舒適的工作環境,徹底改善室內悶熱、異味、烏煙、穢氣等問題,提升整體工作效率,讓每個工作者更加健康。
5、產品優點:
1、投資少,耗能低。同等制冷率,一次性投資約為空調的六分之一,運行費用約為空調的十分之一;
2、配合高效水能濕濂墻適用降溫效果顯著,能把溫度降至28-32度左右 與人體溫度相符, 若配合水井的水作為水箱的源效果更佳,能比擬空調的效果;
3、空氣清新、濕潤??諝馇鍧嵍瓤蛇_99%;
安裝注意事項
安裝玻璃鋼負壓風機時,風機這邊的墻面一定要做好密封處理。尤其是風機周邊不能有空隙。安裝最理想的方法是,風機這面的墻壁和附近的門窗全部關閉,風機對面墻壁的門窗打開,保證氣流呈直線行流動。 玻璃鋼負壓風機安裝是一項非常重要的工程,對于風機日后的使用效果是影響非常大的,在安裝的整個流程中都必須時刻注意。
一、安裝前
1、玻璃鋼負壓風機安裝前應仔細檢查負壓風機是否完整無損,各緊固件螺栓是否有松動或脫落,葉輪有無碰撞風罩。認真檢查扇葉或百葉在運輸過程中有無變形受損。
2、安裝選擇出風口環境時,應注意出風口對面2.5 -3M內不能有太大的障礙物。
二、安裝時
1、安裝平穩:玻璃鋼負壓風機安裝時應注意風機的水平位置,調整到風機與地基平面水平穩固。安裝后電機不可有傾斜現象。
2、安裝玻璃鋼負壓風機時應使電機的調節螺栓處于方便操作的位置。 以方便使用時調節皮帶松緊。
3、安裝玻璃鋼負壓風機支架時,一定要讓支架與地基平面水平穩固,必要時在玻璃鋼負壓風機旁安裝角鐵進行再加固。
4、玻璃鋼壓風機安裝完后,要對其周圍密封性進行檢查。如有空隙,可用陽光板或者鍍鋅板配玻璃膠密封。
三、安裝后
1、安裝完成后,檢查玻璃鋼負壓風機內部是否留有遺留的工具和雜物。 用手或杠桿撥動扇葉,檢查是否有過緊或擦碰現象,有無妨礙轉動的物品無異?,F(xiàn)象,方可進行試運轉。
2、運轉中如出現玻璃鋼負壓風機振動或電機有“嗡嗡”的異常聲響或其它異?,F(xiàn)象應停機檢查,待修復后再開機使用。
概 述:
我單位是一家專業從事負壓風機、玻璃鋼負壓風機產品研發設計生產,負壓風機相關工程承接施工的民營科技型企業。公司自成立就以生產制造世界上最綠色、最環保、最先進的通風降溫風機為目標,引進澳大利亞和意大利的最新科技和專利技術,生產了諾華德玻璃鋼負壓風機系列產品。公司發展目標是針對客戶提出的不同建議和意見,全心致力于研制開發出結構更合理、性能更優越的新一代精品,為客戶提供高質量的生產環境,創造最佳的經濟效益。 我公司堅持:質量第一、價格合理、服務一流、誠信為本的宗旨,竭誠為新老客戶提供優質的服務。
